Alumi-Tec: Manifold with 8 Ports 90°

Manifold with 8 Ports 90&degree;

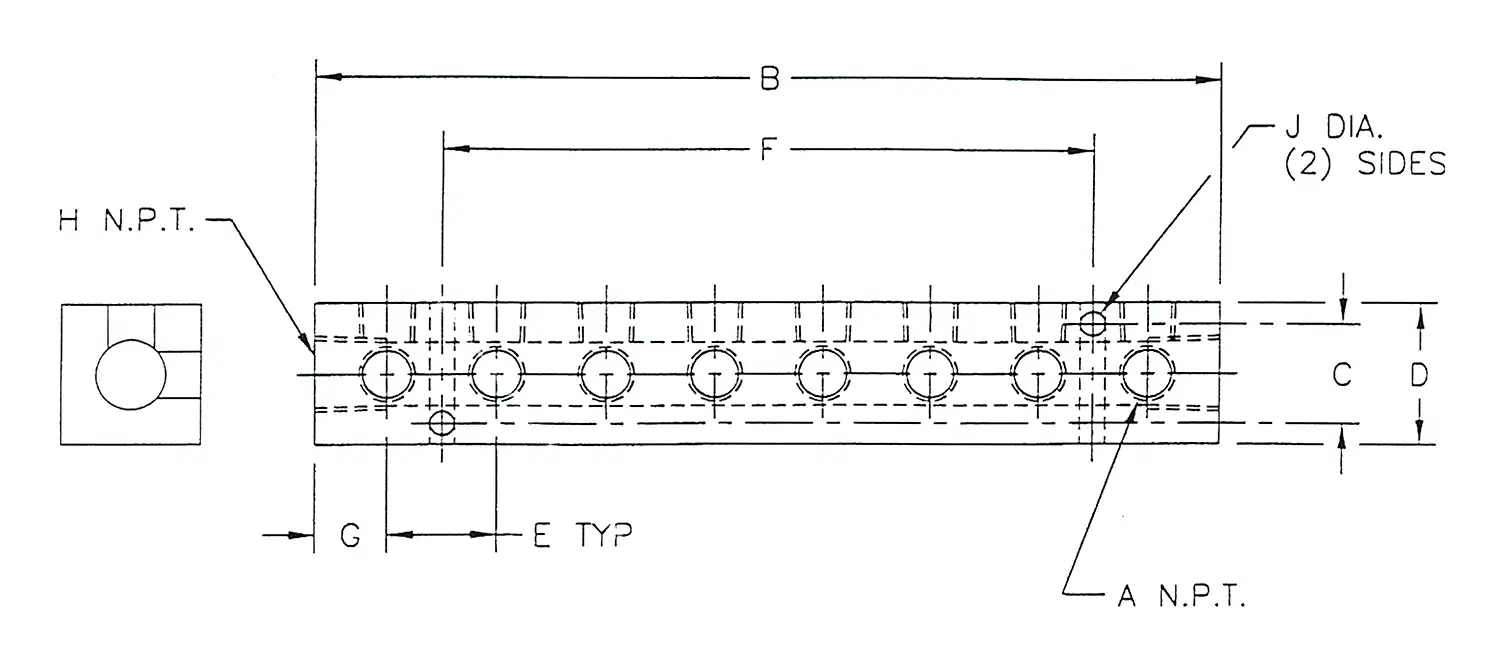

P/N A B C D E F G H J
90-AM-1-8_111 1/8 6.25 0.7 1 0.75 4.5 0.5 1/4 0.17
90-AM-2-8_111 1/8 7.62 0.88 1.25 0.88 5.25 0.75 3/8 0.2
90-AM-3-8_111 1/4 7.62 0.88 1.25 0.88 5.25 0.75 3/8 0.2
90-AM-4-8_111 1/4 8.75 1.12 1.5 1 6 0.88 1/2 0.2
90-AM-5-8_111 3/8 8.75 1.12 1.5 1 6 0.88 1/2 0.2
90-AM-6-8_111 1/8 12.25 0.7 1 1.5 9 0.88 1/4 0.17
90-AM-7-8_111 1/8 12.25 0.88 1.25 1.5 9 0.88 3/8 0.2
90-AM-8-8_111 1/4 12.25 0.88 1.25 1.5 9 0.88 3/8 0.2
90-AM-9-8_111 1/4 12.25 1.12 1.5 1.5 9 0.88 1/2 0.2
90-AM-10-8_111 3/8 12.25 1.12 1.5 1.5 9 0.88 1/2 0.2
90-AM-11-8_111* 1/4 18.75 1.62 2.25 2.25 13.5 1.5 1 0.265
90-AM-12-8_111* 3/8 18.75 1.62 2.25 2.25 13.5 1.5 1 0.265
90-AM-13-8_111* 1/2 18.75 1.62 2.25 2.25 13.5 1.5 1 0.265
90-AM-14-8_111* 3/4 24 1.62 2.25 3 18 1.5 1 0.265
90-AM-15-8_111* 1/4 18.75 2.38 3 2.25 13.5 1.5 1-1/4 0.33
90-AM-16-8_111* 3/8 18.75 2.38 3 2.25 13.5 1.5 1-1/4 0.33
90-AM-17-8_111* 1/2 18.75 2.38 3 2.25 13.5 1.5 1-1/4 0.33
90-AM-18-8_111* 3/4 24 2.38 3 3 18 1.5 1-1/4 0.33
*Non-Anodized
