Alumi-Tec: Manifold with 2 Ports 90°

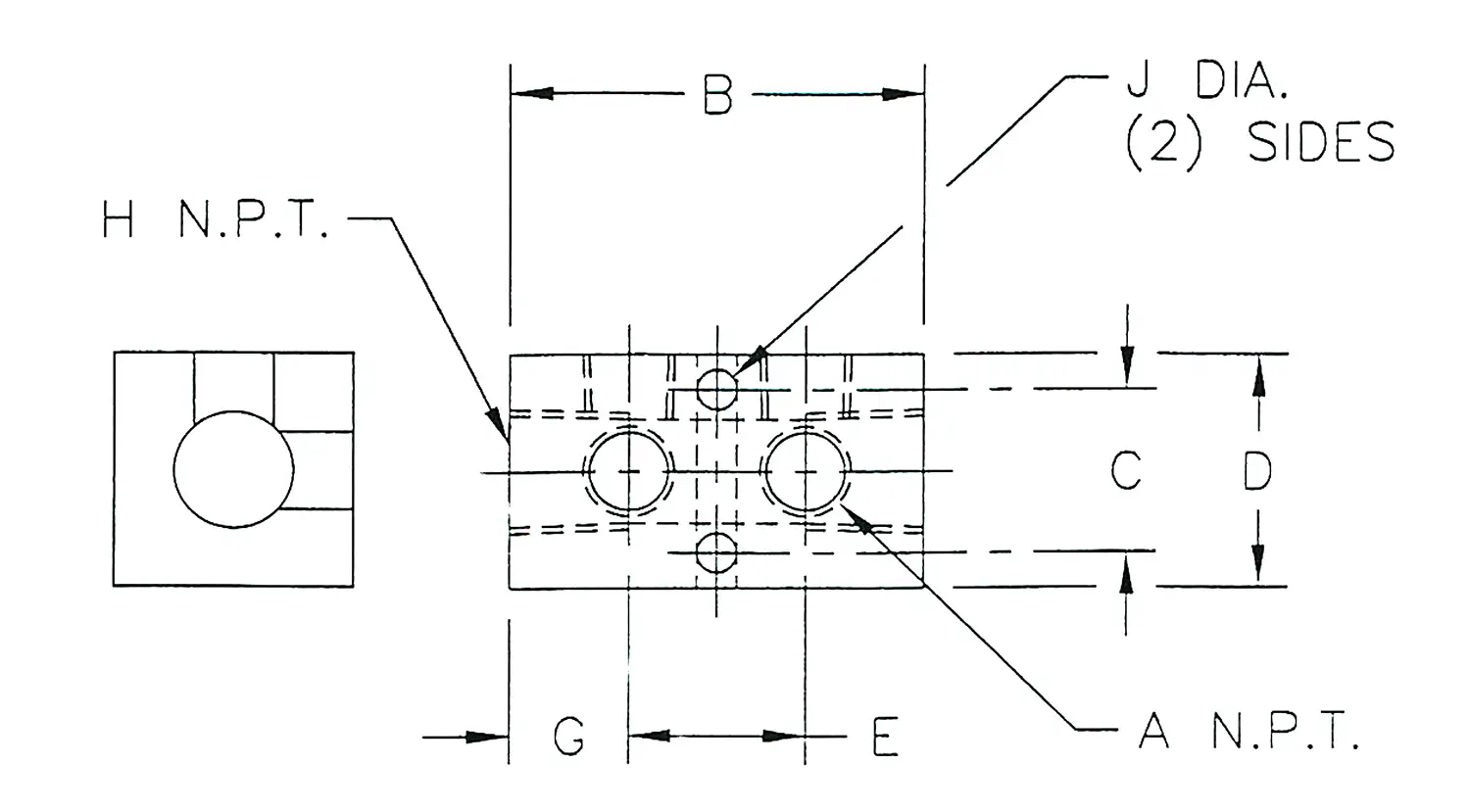

Manifold with 2 Ports 90&degree;

P/N A B C D E F G H J
90-AM-1-2_111 1/8 1.75 0.7 1 0.75 0 0.5 1/4 0.17
90-AM-2-2_111 1/8 2.37 0.88 1.25 0.88 0 0.75 3/8 0.2
90-AM-3-2_111 1/4 2.37 0.88 1.25 0.88 0 0.75 3/8 0.2
90-AM-4-2_111 1/4 2.75 1.12 1.5 1 0 0.88 1/2 0.2
90-AM-5-2_111 3/8 2.75 1.12 1.5 1 0 0.88 1/2 0.2
90-AM-6-2_111 1/8 3.25 0.7 1 1.5 0 0.88 1/4 0.17
90-AM-7-2_111 1/8 3.25 0.88 1.25 1.5 0 0.88 3/8 0.2
90-AM-8-2_111 1/4 3.25 0.88 1.25 1.5 0 0.88 3/8 0.2
90-AM-9-2_111 1/4 3.25 1.12 1.5 1.5 0 0.88 1/2 0.2
90-AM-10-2_111 3/8 3.25 1.12 1.5 1.5 0 0.88 1/2 0.2
90-AM-11-2_111* 1/4 5.25 1.62 2.25 2.25 0 1.5 1 0.265
90-AM-12-2_111* 3/8 5.25 1.62 2.25 2.25 0 1.5 1 0.265
90-AM-13-2_111* 1/2 5.25 1.62 2.25 2.25 0 1.5 1 0.265
90-AM-14-2_111* 3/4 6 1.62 2.25 3 0 1.5 1 0.265
90-AM-15-2_111* 1/4 5.25 2.38 3 2.25 0 1.5 1-1/4 0.33
90-AM-16-2_111* 3/8 5.25 2.38 3 2.25 0 1.5 1-1/4 0.33
90-AM-17-2_111* 1/2 5.25 2.38 3 2.25 0 1.5 1-1/4 0.33
90-AM-18-2_111* 3/4 6 2.38 3 3 0 1.5 1-1/4 0.33
*Non-Anodized
